Установка и настройка телеметрии Racelogic Video VBOX Lite в Nissan GT-R

Racelogic Video VBOX Lite - прибор три-в-одном:
- видеорекордер на две выносные видеокамеры со специальными характеристиками для автомобильных съемок

- логгер телеметрических данных (скорость, ускорение, траектория, положение акселератора и тормоза, включенная передача и т.д. и т.п.)

- программное обеспечение для наложения графиков телеметрии на видеокартинку и предметного анализа собранных данных

У меня наконец дошли руки настроить эту штуку, о чем и пишу в этой заметке.

Выносной дисплей на фотографии выше — опция к стандартной поставке Racelogic Video VBOX Lite. Он умеет показывать скорость, а главное — "предсказанное" время круга, показатель того, насколько вы в настоящий момент быстрее или медленнее своего лучшего результата.

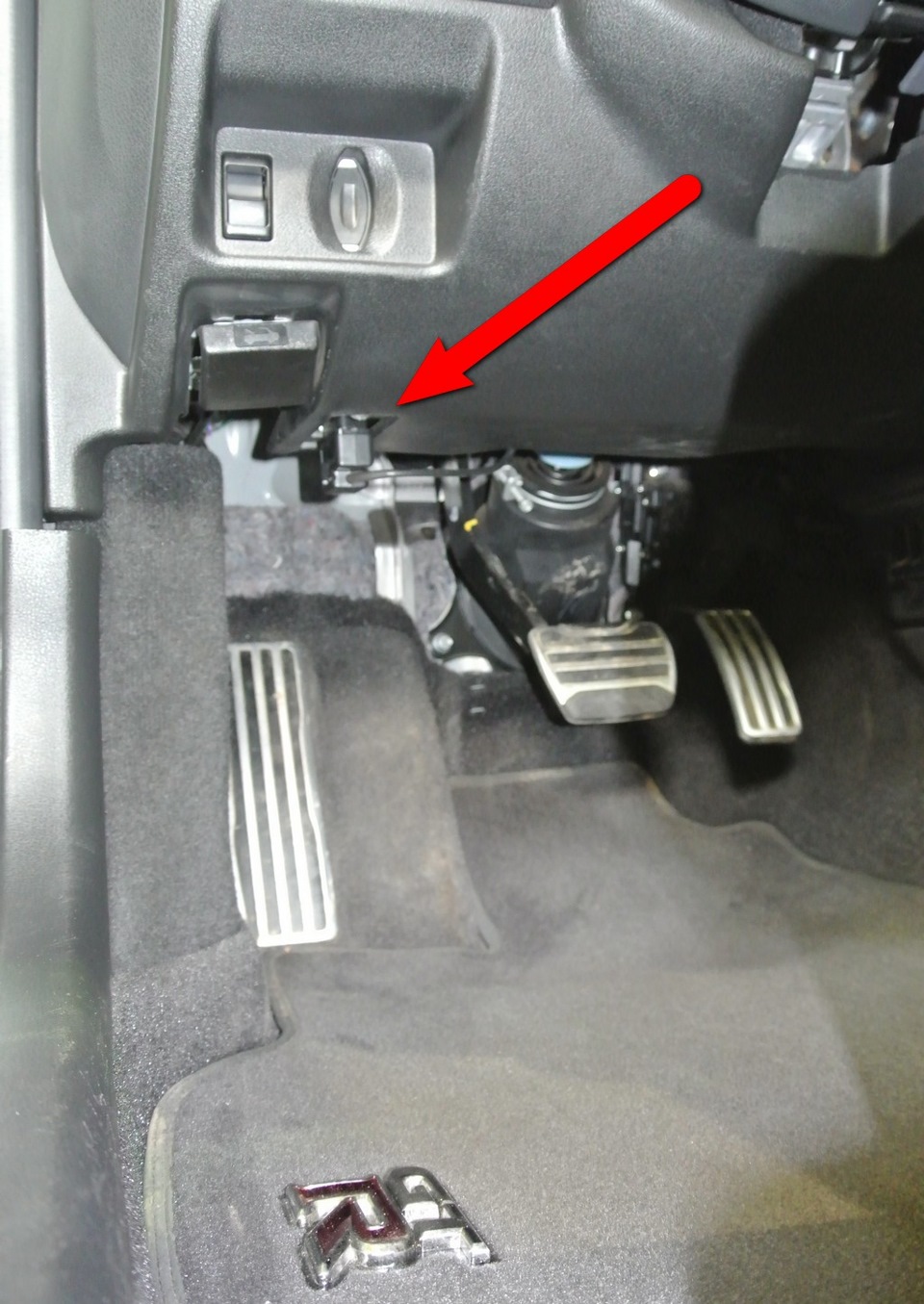

Благодаря помощи Владимира Дербышева (официального представителя Racelogic в России) я получил CAN-кабель для сопряжения устройства с блоком управления моего ГТРа и теперь имею возможность записывать внутренние показатели работы автомобиля (обороты двигателя, ход педали тормоза, газа, номер включенной передачи и т.д.)

Владимир также сильно помог мне с настройками, об этом дальше.

Механики моей команды аккуратно установили установили компоненты комплекта:

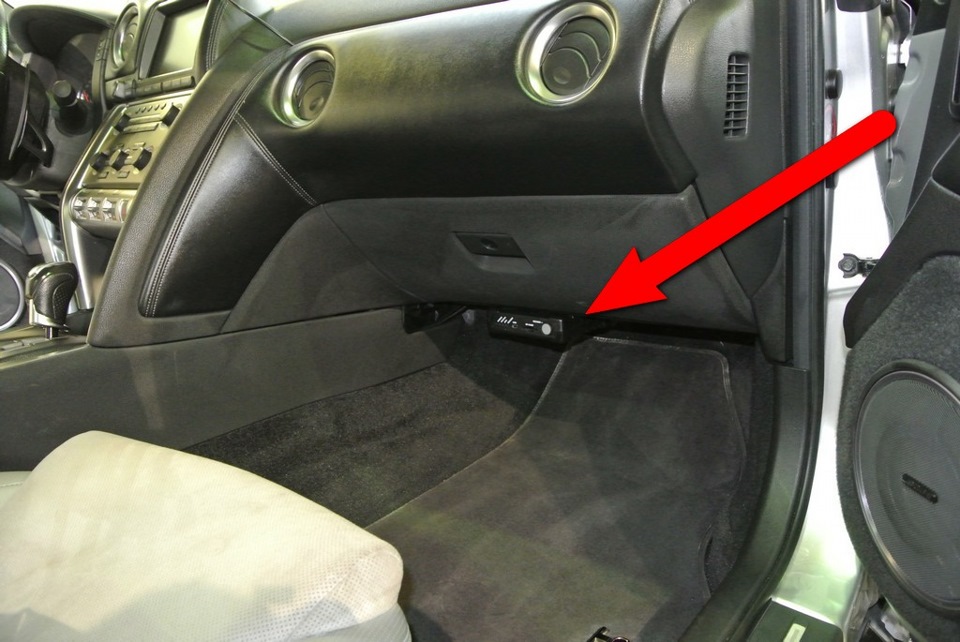

Основной блок Racelogic под бардачком

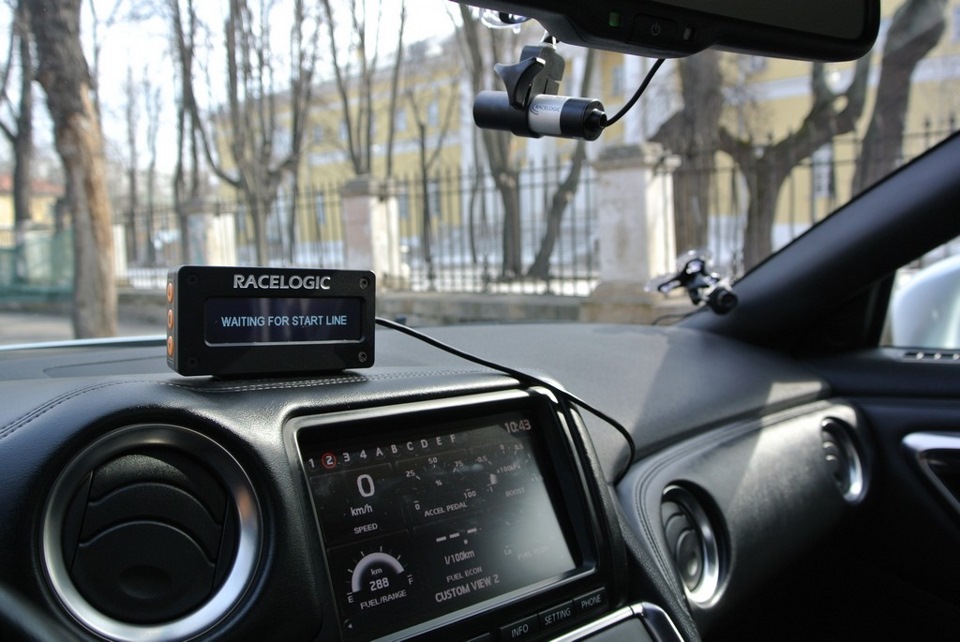

Выносной дисплей на липучке и две камеры на надежных трехлапых присосках

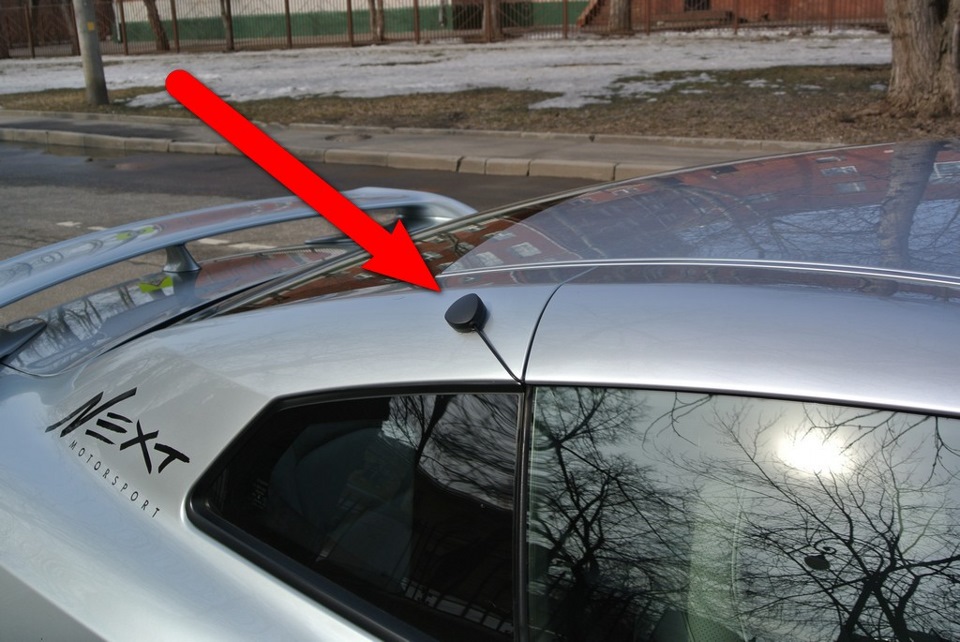

GPS-антенна в боевом положении - на кузов под ней лучше приклеить кусок скотча, чтобы избежать царапин на краске

Антенна в походном положении -  убирается в салон и магнитится к кронштейну ремня. Кстати, работает и так :)

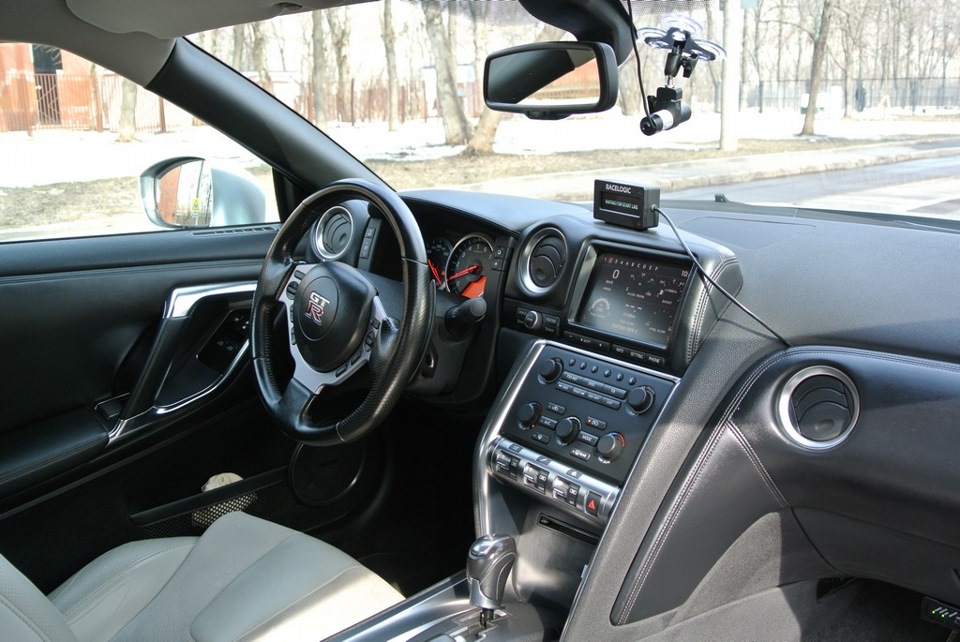

Общий вид на рабочее место водителя: ничего не мешается, дополнительных проводов почти не видно, выносной дисплей читается хорошо.

Далее последовали настройки программного обеспечения.

На сайте Racelogic можно скачать специальную тему оформления экрана видеозаписи (в терминах производителя — "Сцену"), адаптированную под распространенные марки спортивных автомобилей.

Со штатной сценой пришлось повозиться:

— отключил лишние каналы: мой VBOX Lite поддерживает 4 канала, а сцена рассчитана на 5, итого пришлось заменить манометр буста на индикатор ускорений

— неправильно отражался индикатор нажатия на педаль тормоза, пришлось написать формулу инверсии по аналогии с Экселем

— перевел спидометр из миль в километры

— вставил индикатор количества и времени кругов

— поставил логотип своего блога

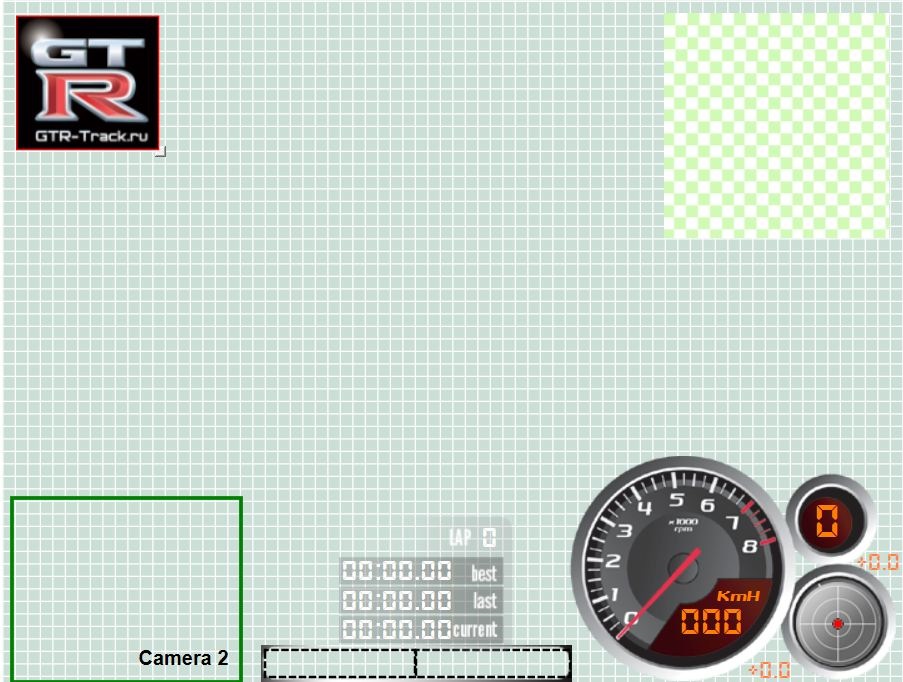

Получился следующий макет:

А вот так это работает на практике:
